TD 441-11Y-M20
- ● ：2 個電纜入口 M 20 x 1.5
- ● ：執行器頭可以 4 x 90° 的步長重新定位
- ● ：金屬外殼
- ● ：控制桿位置 360° 連續調節
- ● ：杠桿可旋轉 180°
- ● ：在耐溫版本中，滾輪可以安裝在軸上的兩個不同位置
- ● ：106 毫米 x 99 毫米 x 63 毫米（基本組件）
- ● ：防護等級IP65
凱基特重型限位開關是一種機械控制開關，有輸送帶防跑偏用、吊車過卷保護用、拉繩開關用等形式。發揮其高可靠性，被廣泛應用在鋼鐵設備、大型輸送機械、裝卸機械和水泥設備上。耐惡劣環境。玻封接點中充填了惰性氣體
| 產品參數 | |||||
| 型號 | MD 441-11Y-M20 | TD 441-11Y-M20 | MD 441-11Y-T-M20 | MD 441-11Y-T-2512 | TD 441-11Y-2512 |
| 作用原理 | 機械的 | 機械的 | 機械的 | 機械的 | 機械的 |
| 外殼原材料 | 灰口鑄鐵，鍍鋅 | 灰口鑄鐵，鍍鋅 | 灰口鑄鐵，鍍鋅 | 灰口鑄鐵，鍍鋅 | 灰口鑄鐵，鍍鋅 |
| 觸點材料 | 銀 | 銀 | 銀 | 銀 | 銀 |
| 總重量 | 1,650g | 1,675g | 1,695g | 1,650g | 1,845g |
| 常閉數量（NC） | 1 | 1 | 1 | 1 | 1 |
| 常開數量（NO） | 1 | 1 | 1 | 1 | 1 |
| B 10D常閉觸點 (NC) | 2,000,000 次操作 | 2,000,000 次操作 | 2,000,000 次操作 | 2,000,000 次操作 | 2,000,000 次操作 |
| 執行元件 | 滾輪杠桿 | 滾輪杠桿 | 滾輪杠桿 | 滾輪杠桿 | 滾輪杠桿 |
| 滾筒材質 | 塑料 | 塑料 | 黃銅 | 黃銅 | 黃銅/塑料(可定制） |
| 機械壽命 | 5,000,000 次操作 | 10,000,000 次操作 | 5,000,000 次操作 | 5,000,000 次操作 | 5,000,000 次操作 |
| 動作角度， 從開關軸左側算起 | 30° | 30° | 30° | 30° | 30° |
| 動作角度， 從開關軸右側算起 | 30° | 30° | 30° | 30° | 30° |
| 接觸開路 | 2×2.5mm | 2×6mm | 2×2.5mm | 2×2.5mm | 2×2.5mm |
| 最小驅動速度 | 1mm/分鐘 | 1mm/分鐘 | 1mm/分鐘 | 1mm/分鐘 | 1mm/分鐘 |
| 最大動作速度 | 3m/秒 | 3m/秒 | 3m/秒 | 3m/秒 | 3m/秒 |
| 注意 | 動作速度：垂直驅動角度切換軸的驅動速度 | 動作速度：垂直驅動角度切換軸的驅動速度 | 動作速度：垂直驅動角度切換軸的驅動速度 | 動作速度：垂直驅動角度切換軸的驅動速度 | 動作速度：垂直驅動角度切換軸的驅動速度 |
| 電路連接 | 螺絲連接 M20 x 1.5 | 螺絲連接 M20 x 1.5 | 螺絲連接 M20 x 1.5 | 螺絲連接 M20 x 1.5 | 螺絲連接 M20 x 1.5 |
| 最小電纜截面 | 1.5mm2 | 1.5mm2 | 1.5mm2 | 1.5mm2 | 1.5mm2 |
| 最大電纜截面 | 2.5mm2 | 2.5mm2 | 2.5mm2 | 2.5mm2 | 2.5mm2 |
| 注意 | 電纜部分：包括導體套圈 | 電纜部分：包括導體套圈 | 電纜部分：包括導體套圈 | 電纜部分：包括導體套圈 | 電纜部分：包括導體套圈 |
| 線材截面 | 13 AWG | 13 AWG | 13 AWG | 13 AWG | 13 AWG |

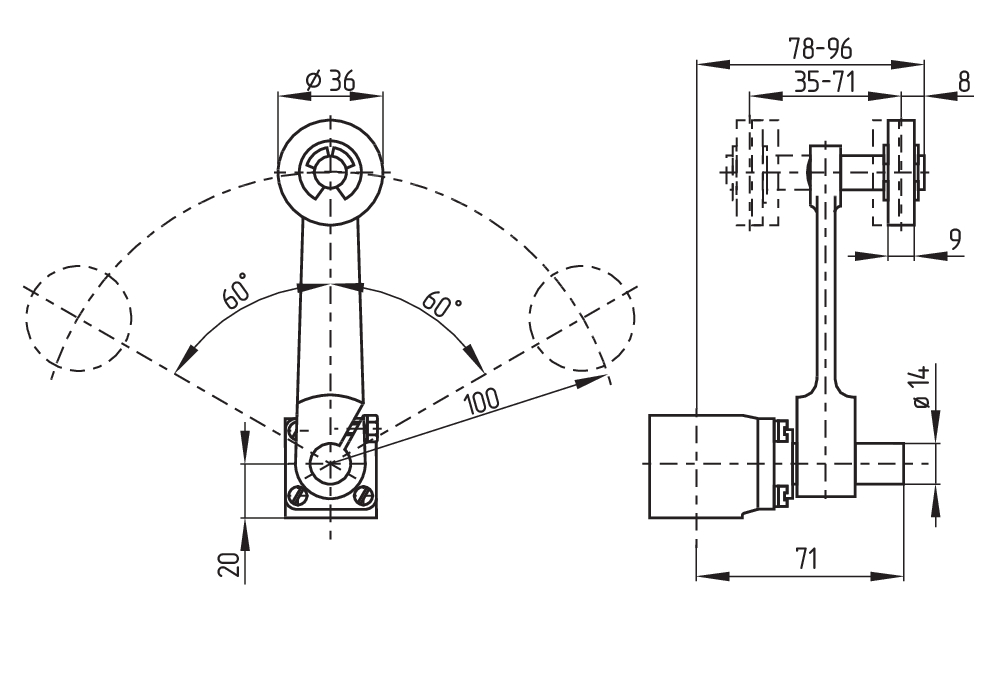

| 產品尺寸 | |||||
| 長寬高 | 63mm*106mm*237mm | 63mm*106mm*237mm | 63mm*106mm*237mm | 63mm*106mm*237mm | 63mm*106mm*192mm |
| 腳輪寬度 | 9mm | 9mm | 9mm | 9mm | 9mm |
| 腳輪直徑 | 36mm | 36mm | 36mm | 36mm | 36mm |
| 應用環境條件 | |||||
| 防護等級 | IP65 | IP65 | IP65 | IP65 | IP65 |
| 環境溫度 | -30 ... +90°C | -30 ... +90°C | ‘-40 ... +200°C | ‘-40 ... +200°C | ‘-40 ... +200°C |
| 額定絕緣電壓 | 250 VAC | 400 VAC | 250 VAC | 250 VAC | 250 VAC |
| 額定沖擊耐受電壓 | 4kV | 6kV | 6kV | 4kV | 4kV |
| 電氣數據 | |||||
| 熱測試電流 | 16A | 16A | 16A | 16A | 16A |
| 應用類別 | AC-15: 250 V / 4 A | AC-15: 400 V / 4 A | AC-15: 250 V / 4 A | AC-15: 250 V / 4 A | AC-15: 250 V / 4 A |
| 開關元件 | 常開觸點、常閉觸點 | 常開觸點、常閉觸點 | 常開觸點、常閉觸點 | 常開觸點、常閉觸點 | 常開觸點、常閉觸點 |
| 開關原理 | 快速動作 | 動作緩慢 | 快速動作 | 快速動作 | 快速動作 |
| 最大彈跳持續時間 | 5 ms | / | 5 ms | 5 ms | 5 ms |
| 最大切換時間 | 35 ms | / | 35 ms | 35 ms | 35 ms |
注意 開關行程圖  觸點閉合 觸點打開 設置范圍 斷點 肯定打開順序/角度VS NO 觸點調節范圍 V? NC觸點可調節范圍 N 行程后 |
